  • Horno Rotativo de Nueva Generación

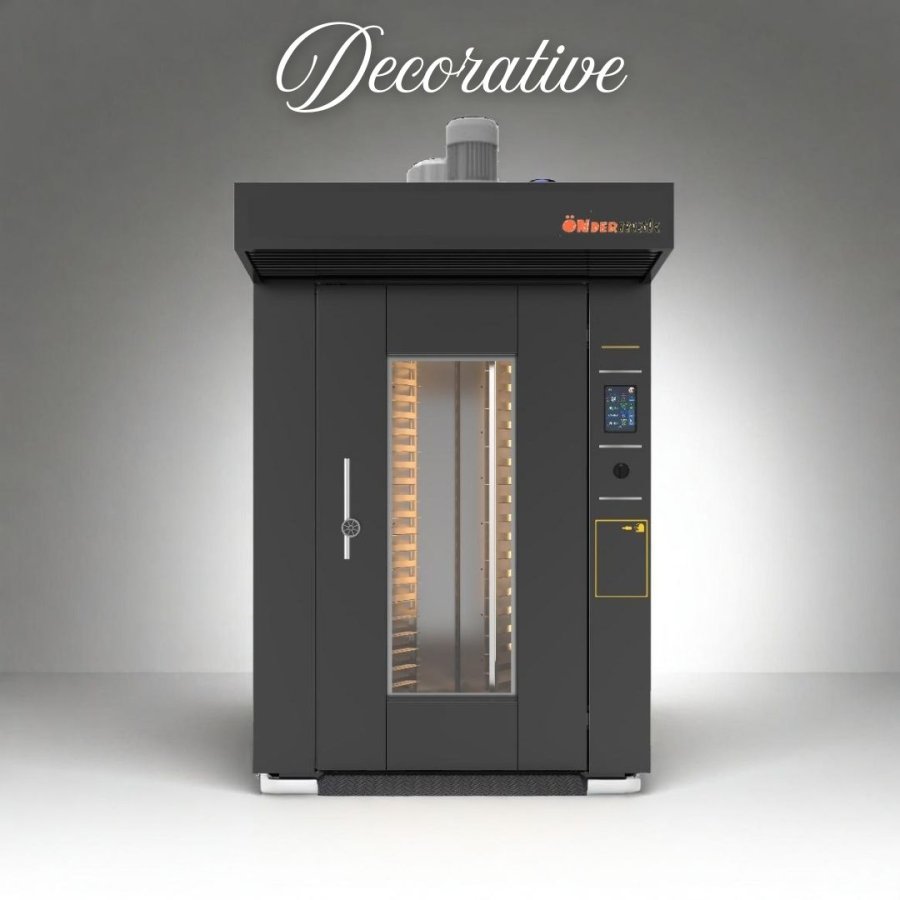

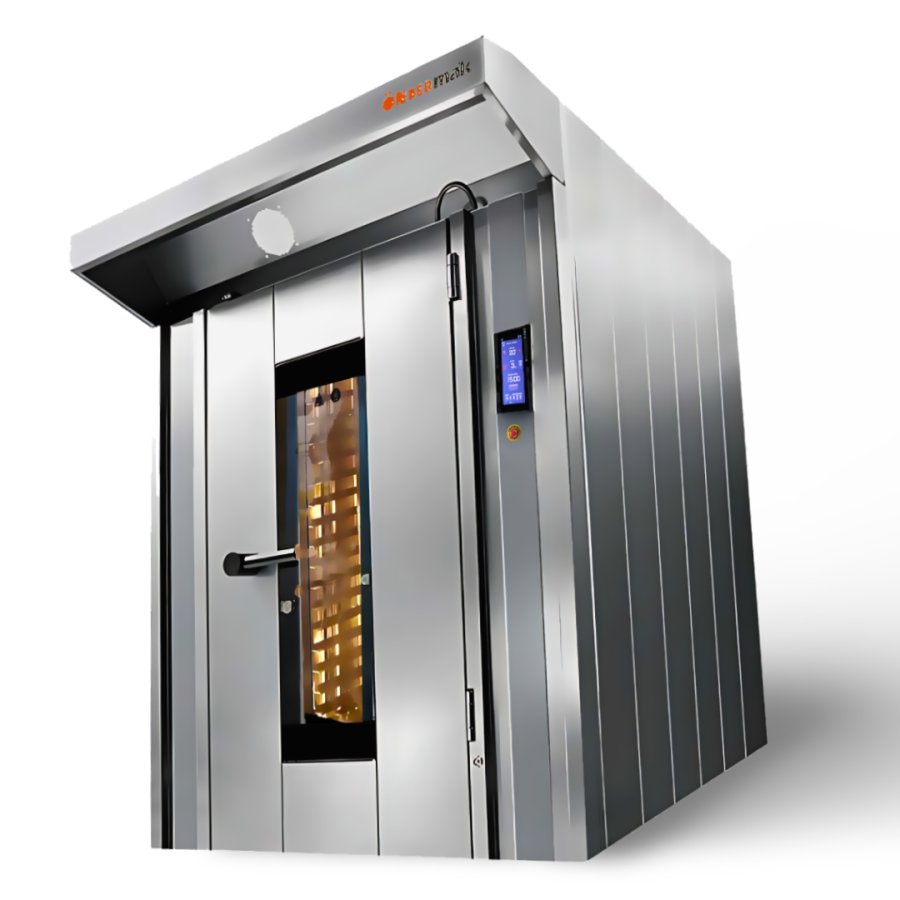

  • Disponible en dos versiones: acabado en acero inoxidable y revestimiento decorativo negro

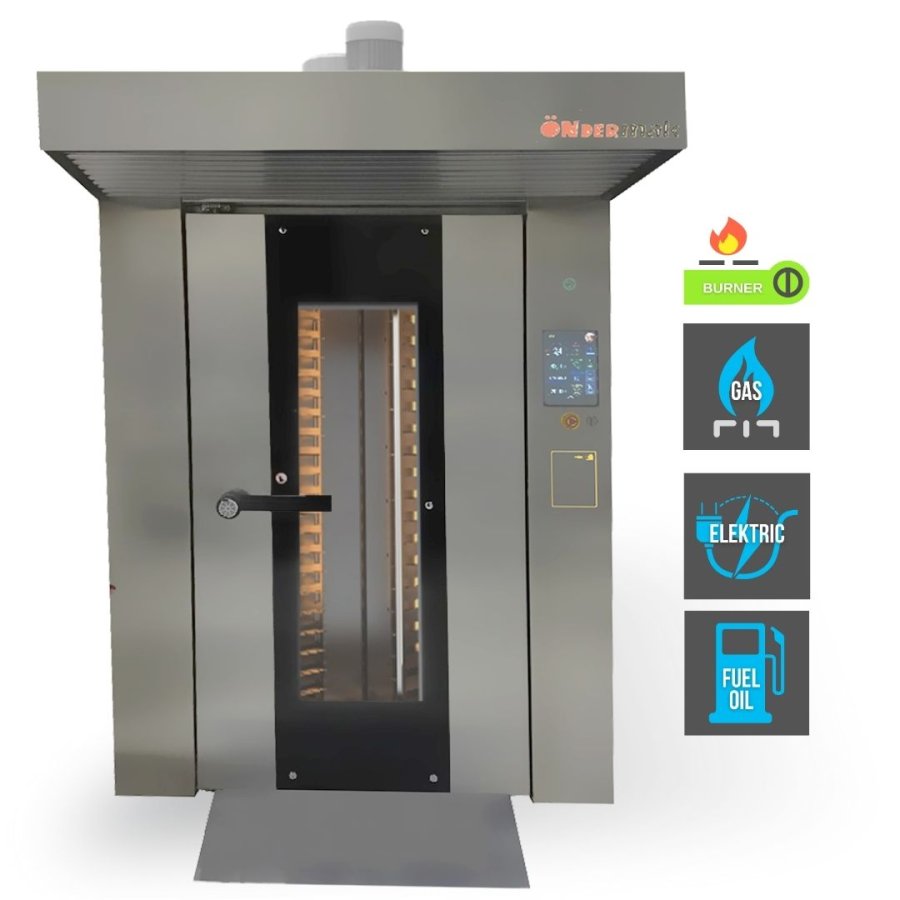

  • Compatible con gas, electricidad, fuel oil y GLP
  • Disponible en tamaños S (Pequeño), M (Mediano), MH (Mediano Alto) y B (Grande) para diferentes tipos de bandejas
  • Opciones de quemadores Riello o Bentone
  • Sistema de plataforma giratoria con mecanismo de polea y correa
  • Altura de rampa de solo 3 cm para un fácil acceso con carritos
  • Alta aislamiento en la junta de la puerta y la estructura interna
  • Camara de coccion reforzada y duradera, fabricada en acero inoxidable 321 DIN
  • Paneles de acero inoxidable tanto en el interior como en el exterior
  • Potente campana de aire en acero inoxidable
  • Cristal templado para una excelente aislación térmica
  • Iluminación brillante en la cámara con lámparas térmicas
  • Sistema de flujo de aire optimizado para una cocción homogénea
  • Distribución de vapor tipo cascada con vaporizadores de alto rendimiento
  • Mango ergonómico de la puerta para una operación sencilla
  • Compartimento trasero para el quemador
  • Panel de control táctil programable (estándar)
  • Panel de control electromecánico (disponible bajo pedido)
  • Inversor PLC opcional
  • Garantía de 1 año – Producto certificado CE



Datos técnicos
Model Modelo Модель Gas(G) - Electric(E) Unit Birim Unidad Единица DNF-S(G)  DNF-S(E) DNF-M(G) DNF-M(E) DNF-MH(G) DNF-MH(E) DNF-B(G) DNF-B(E)
Baking Area - Pişirme Alanı Área Cocción - Зона выпекания m2 4.2 5,2 - 7,2 6,6-8,5 11,2-14,4
Tray Nr. - Tepsi Sayısı No. Bandejas - Номер поддона Nr. adet hомер 9-12 11-15 14-18 14-18
Tray Size - Tepsi Ebadı Dimension Bandeja-Размер поддона mm 53x65 50x70 60x80 60x80  75x104 74x98 80x100
Distance Between Trays Tavalar Arası Mesafe Distancia Entre Bandejas Расстояние между поддонами mm 114-85 114-90 114-90 114-90
Width (W) - Genişlik Ancho - Ширина mm 1150 1300 1300 1600
Length (L) - Derinlik Longitud - Длина mm 1650 2000 2000 2350
Deep (b1) - Derinlik Longitud - Длина mm 2300 2650 2650 3000
Heigth (H) - Yükseklik Altura - Высота mm 1750 2000 2250 2250
Heigth (h1) - Yükseklik Altura - Высота mm 2050 2300 2550 2550
Ceiling Heigth (h2) - Yükseklik Techo Altura - Высота mm 2550 2800 3100 3100
Energy - Elektrik Gücü Potencia - Энергия Kw 3 3.5 3,5 3.5
Thermal Power - Isı Kapasitesi Potencia Térmica - Тепловая мощность kcal / saat 32000 50000 60000 70000
Gas Pressure - Gaz Bağlantı Basıncı Bar De Gas -Давление газа mbar 50 50 50 50
Energy Type - Enerji Tipo De Energía - Тип энергии   Dizel - Doğalgaz - LPG - Elektrik Enerjisi
Weight - Ağırlığı Peso - Bec kg 1000 1300 1450 1750
*Burner Capacity - Burlör Kapasitesi Capacidad Quemador Мощность горелки KW 42-116 42-116 42-116 81-175
Chimney Outlet Diameter Baca Çapı - Diámetro De Chimenea Диаметр дымохода mm Ø175 Ø175 Ø175 Ø190
Hood Diameter Aspiratör Çapı - Diámetro De Campana Диаметр вытяжки mm Ø200
Control - Управление Touch - Dokunmatik - Táctil - Сенсорный экран
Consume -Tüketim - Consumo - Потребление Gasolina/LPG (lt/hr) 3.6 5.7 6,8 8
Gas (m3/hr) 4.2 6.5 7.9 9.2
Kw 25 35 45 55
Connection - Elektrik Bağlantısı Conexión - Подключение 400 VAC - 50/60hz 3P + N + PE
Maximum Temperature - Isı Temperatura máxima Максимальная температура 300 C
